来了来了他来了
他带着“消白”走来了
151R/152R系列
板边发白不再是问题
铣刀加工常见问题
高质量铣板品质是PCB铣板工序永恒的追求，铣刀加工过程中板边发白（分层）是常见的铣刀加工问题，会影响PCB的使用性能，因而受到广泛关注。
铣削板边发白原因分析
加工PCB板时铣削力大于板材基体之间的结合力时，板材局部树脂与玻璃纤维的分层，导致板边发白现象出现。尤其在铣削未盖绿油的印制电路板、盖黑油的印制电路板极易产生板边发白的情况。

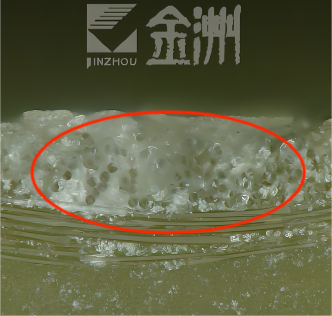

分层
金洲解决方案
减少铣削力和增加板材之间的结合力
从铣刀几何结构和加工参数角度出发
通过设计高锋利刃口
并降低铣刀走刀速度
达到减少铣削力的效果
151R/152R系列
专为解决板边发白问题而生
应用实例①
测试铣刀 | 直径2.00mm常规铣刀 | 直径2.00mm 金洲151R 铣刀 |
加工板材 | S1000 T1.60*4Pnl 铣削路径无绿油 | |
加工参数 | S27krpm F16mm/s | |
盖垫板 | 无盖板 垫板：2.50mm木浆板（预铣） | |
板边质量对比
常规铣刀 金洲 152R铣刀
应用实例②
测试铣刀 | 直径1.80mm 常规铣刀 | 直径1.80mm 金洲152R 铣刀 |
加工板材 | S1000-2M T1.60*4Pnl 铣削路径黑油 | |
加工参数 | S30krpm F16mm/s | |
盖垫板 | 无盖板 垫板：2.50mm木浆板（预铣） | |
板边质量对比
常规铣刀 金洲 152R铣刀
金洲七XI之消白XI
151R/152R系列
能有效解决板边发白问题
金洲微钻有三宝
金洲铣刀有七X
